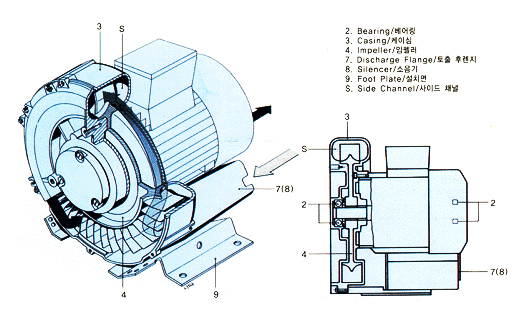

◈ SIEMENS RING BLOWER 구조도


■ 원리 : 링 부로아는 임펠라와 케이싱에 2극 모타가 직결로 연결되어 있는 일체형 구조입니다.

그림과 같이 임펠라가 회전하면 흡입구로부터 유입된 공기는 임펠러의 원심력으로 압력이 상승하면서 토출구로 흐릅니다. 이 공기는 케이싱에 눌려 임펠러의 날개 사이에서 와류운동이 발생되며, 토출구까지 반복하여 강력한 풍압을 얻게 됩니다.

■ 응용 ■ 용도

오ㆍ폐수 처리설비

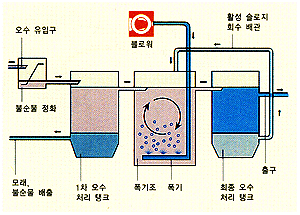

  • 오ㆍ폐수 처리설비 : 폭기조, 유량조, 집수조
  • 분ㆍ입체 이송 설비 : 쌀 시멘트, 비료, 모래, 페렛트, 콩, 톱밥, 재, 석고 등
  • 목공 기계 : N.C 루터기, 기타
  • 양어장 설비 : 단상, 삼상 모타의 산소 공급
  • 진공장치 : 진공 리프트, 충진기, 칩지지기, 박스 이송, 공장 집진용 등
  • 집진ㆍ소각설비 : 소각로 산소 공급, 집진 설비, 먼지 제거 등
  • 인쇄 기계, 섬유 기계 : 편집기, 환편기, 종이 정렬기, 흡착기 등
  • 기타 500여 공정
